电工电路解析，电工入门电路，散热电路

发布时间：2025-02-28 09:18编辑：[db:作者]浏览（143）

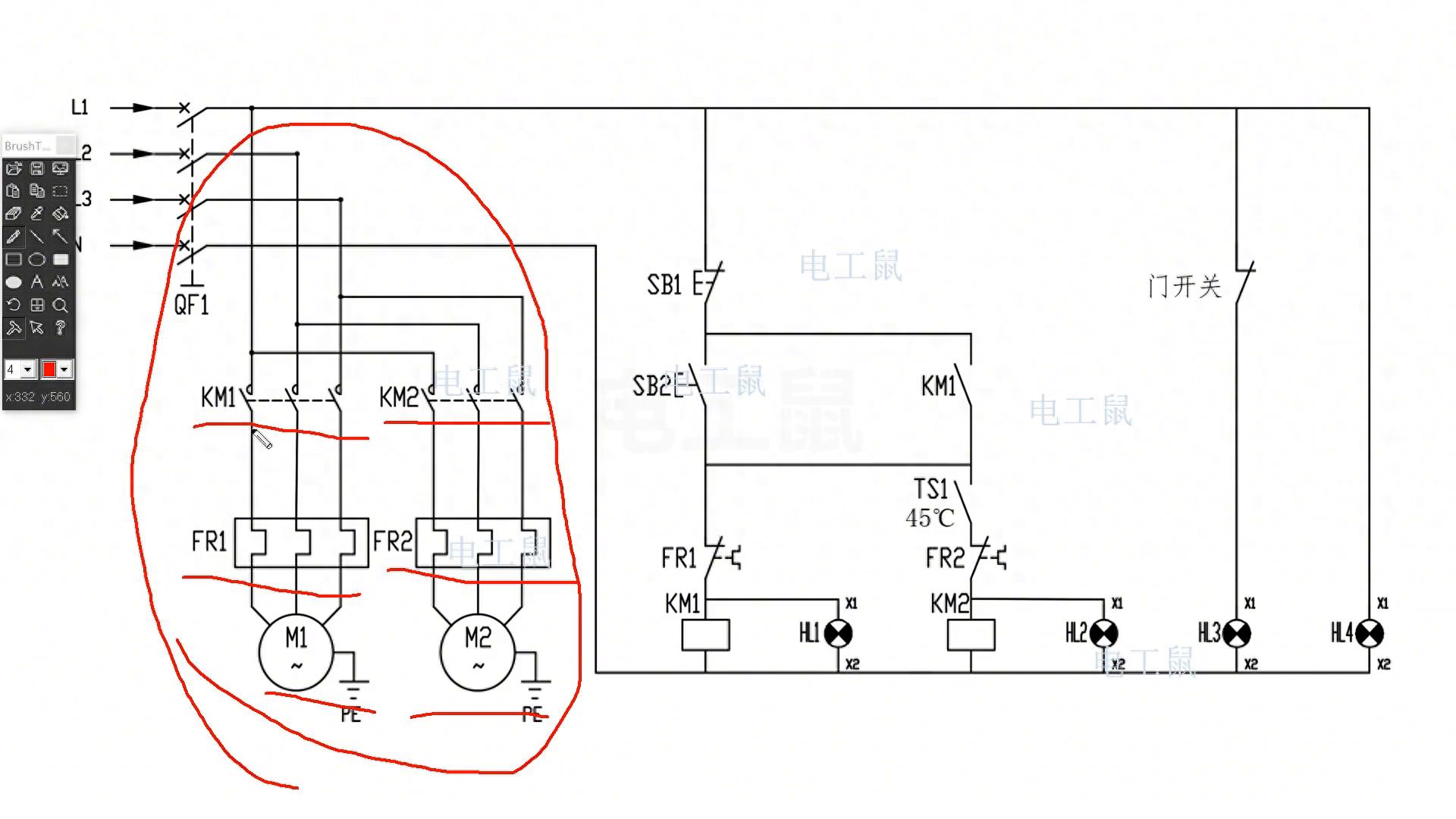

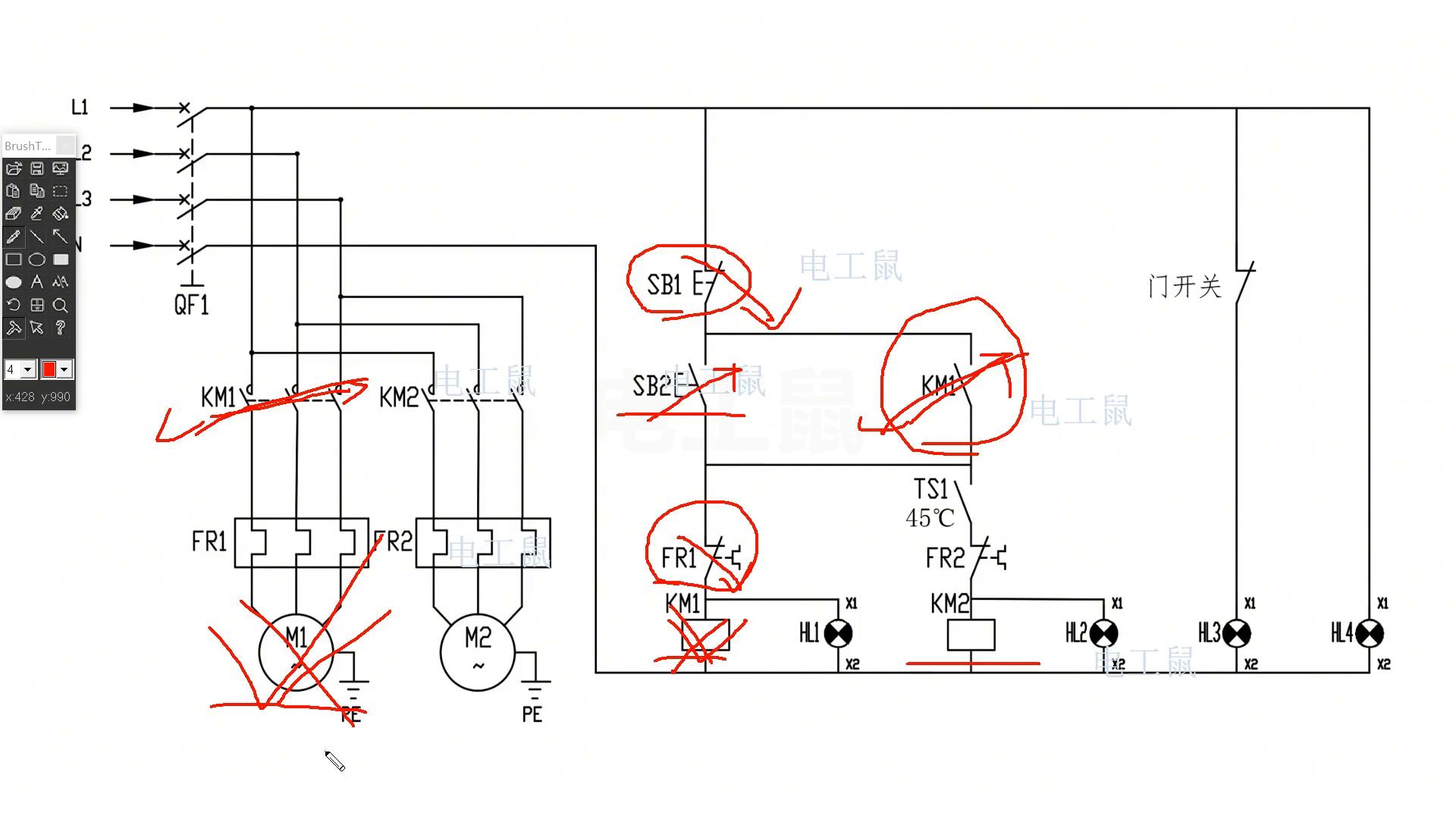

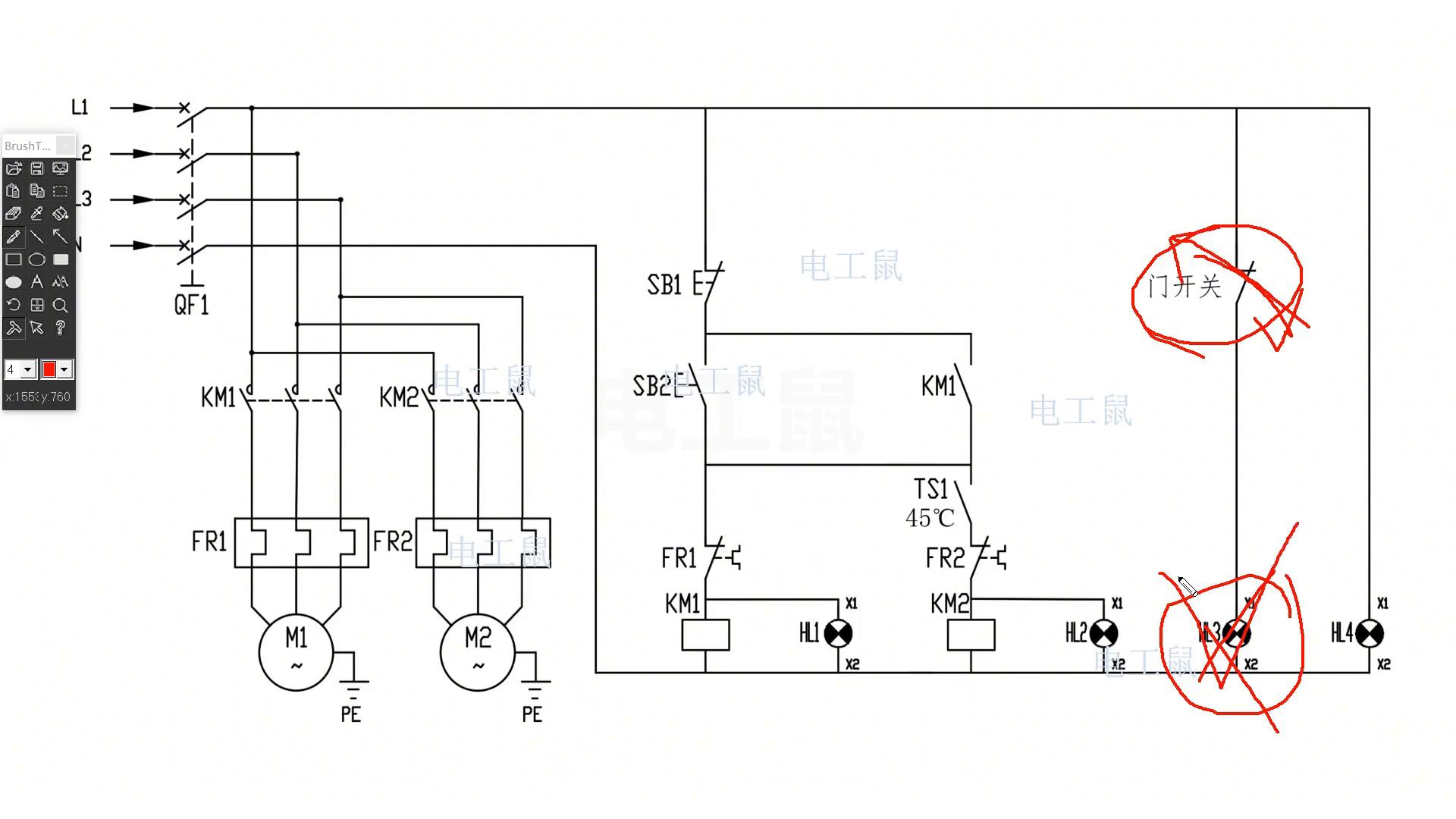

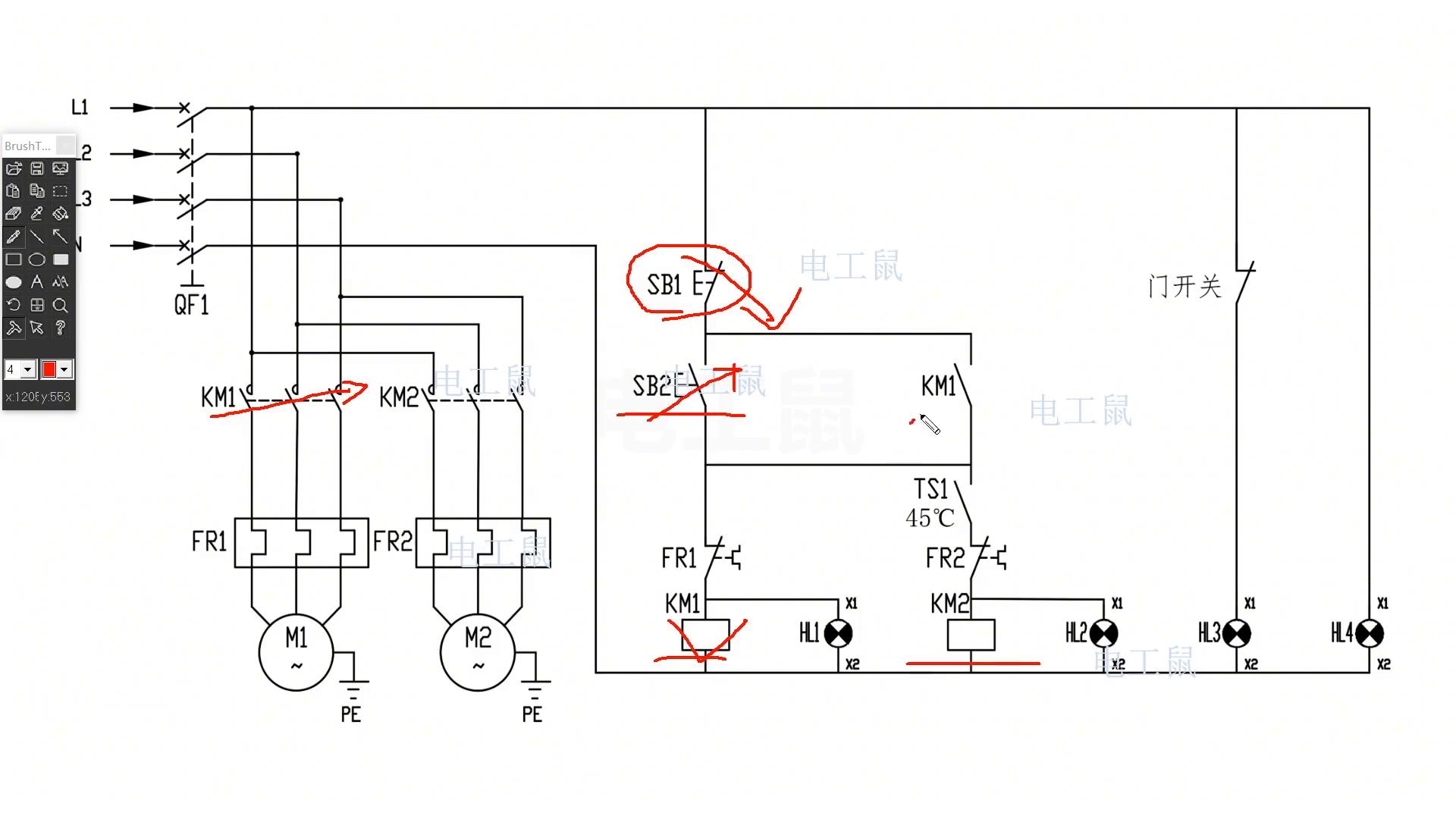

说说电路的功效！本文援用地点：1. 先看电路的主回路，主回路较简略，有两台电机，即电机 m1 跟电机 m2。电机下面各有一个热继电器维护，热继电器下面各有一个交换打仗器把持通断，这三组触点用虚线衔接，表现都属于统一个交换打仗器。2. 主回路是两台电机，可遐想到一些电路，如次序启动、逆序结束、瓜代运转等，详细功效要看把持回路。3. 看把持回路的电源，取了一根前线跟一根零线作为总电源，由此可厚交流打仗器的线圈及 km2 的线圈电压品级是交换二百二十伏，唆使灯电压也是二百二十伏。4. 持续看，这是自复位常闭按钮开关，重要起结束感化，按下时把持回路掉电。5. sb2 是启动，是自复位常开按钮开关，按下 sb2 时 pm1 得电，其闭合可自锁，电机 m1 启动。6. 接着看热继电器的常闭帮助触点，电机 m1 在运转中若呈现毛病会断开，km1 掉电，其断开则电机 m1 结束运转。7. 看电机 m2，受 km2 主触点把持，km2 闭合需满意两个前提，一是 km1 得电启动并自锁，二是温度开关检测到温度高于四十五摄氏度时闭合。8. hl1 是电机 m1 的运转唆使，hl2 是电机 m2 的运转唆使，hl3 受门开关把持，起柜内照明感化，柜门封闭时断开燃烧，翻开时规复闭合可点亮。9. H.L4 是电源唆使。总的来说，电路功效是按下 SB2 电机 M1 启动运转，温度开关检测到温度高于四十五摄氏度时电机 M2 启动，温度降上去时断开，电机 M2 结束运转。也可把电机 M2 当成散热扇，情况温度高时开启散热。
